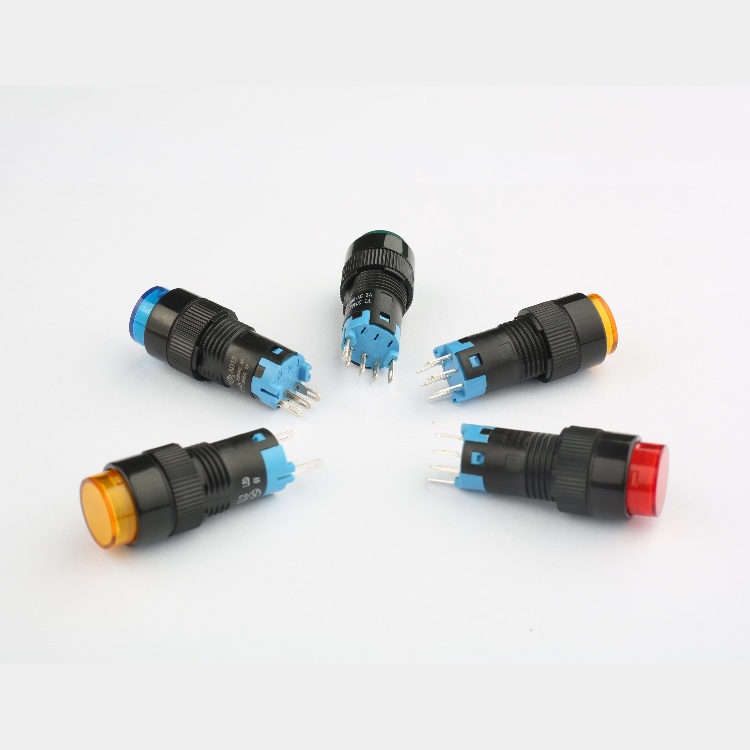

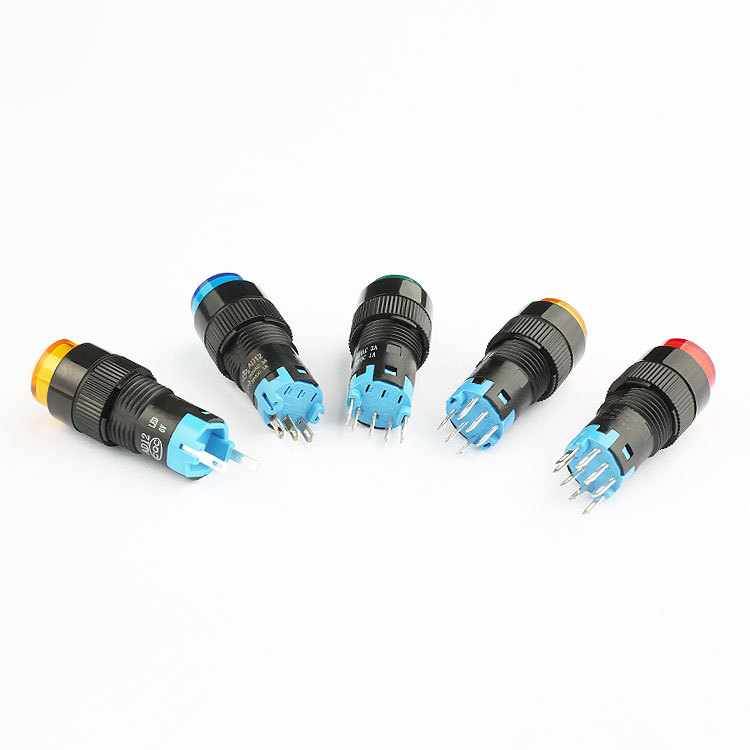

產品名稱:     AD12雙極自鎖黃色圓形按鈕開關
產品型號:       AD12-111-Y
電器額定值:      3A 250V AC
接觸電阻(初始值):≤50MΩ
絕緣電阻(常態):  ≥100MΩ
耐壓(常態):      1500V
電器壽命(次):    無鎖50000次,自鎖25000次
機械壽命(次):    無鎖200000次,自鎖50000次
工作環境溫度:    -5~+75℃
防護等級:        IP40
產品認證:        CE、CQC、ROHS


產品詳情

AD12雙極自鎖黃色圓形按鈕開關
?一、基礎參
型號與結構?
標準型號為 ?AD12-111-Y??,部分帶燈型號標注為 ?AD12-213L2a-g??。
設計?:支持雙刀雙擲電路控制,滿足復雜電路需求?。
自鎖功能?:按壓后保持鎖定狀態,需二次按壓復位?。



?電氣性能?
額定值:?3A 250V AC??,接觸電阻≤50MΩ,絕緣電阻≥100MΩ?。
耐壓能力:常態下可承受
1500V AC電壓
1分鐘?。
壽命:電器壽命自鎖模式下約25,000次,無鎖模式達50,000次;機械壽命自鎖模式50,000?。



?二、外觀與材料?

?顏色標識?:黃色按鈕罩(標注為“Y”)為警示或功能區分用途。


材質
?

按鈕罩采用?PMMA或PC材料?,殼體為?PA、ABS或PC?,觸點材質為銀(Ag?。

端子鍍層可選鍍銀或鍍金,提升導電性和耐腐蝕性?。



?三、環境適應性?

?防護等級?IP40,適用于粉塵防護要求較低的場景?。

?溫度范圍?:工作環境溫度覆蓋 ?-5℃~+75℃??,部分型號擴展至 ?-25℃~+55℃??。



?四、應用與選型?

?典型場景?
工業設備控制面板、低壓配電系統及需要雙路控制的場景?。帶燈型號(如AD12-213L2a-g)適用于需狀態指示的場合。


?安裝要求?

開孔尺寸為φ12mm,適配標準面板設計?。
需注意端子緊固,避免因接觸不良導致故障
?。



?五、注意事項?

 ?認證信息?:符合CE、CQC、ROHS認證,確保安全合規?。

 ?維護建議?:定期檢查觸點磨損情況,超壽命次數后建議更換?。



通過以上參數及設計特性,AD12系列可滿足多樣化工業控制需求,選型時需結合具體功能(如帶燈/不帶燈)和環境條件匹配型號

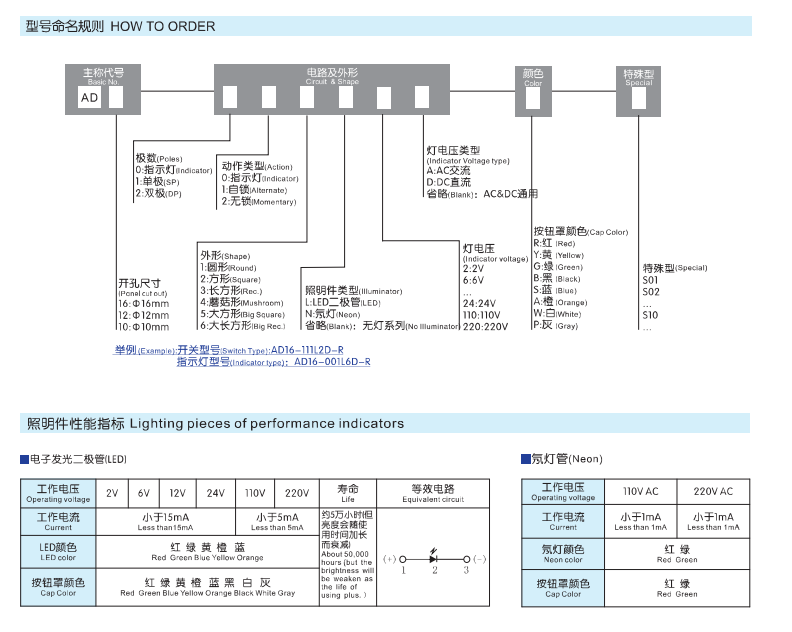

屏幕截圖 2024-04-09 134406.png
