產品中心

> YB螺釘式PCB兩層三針接線端子

•
•
•
•

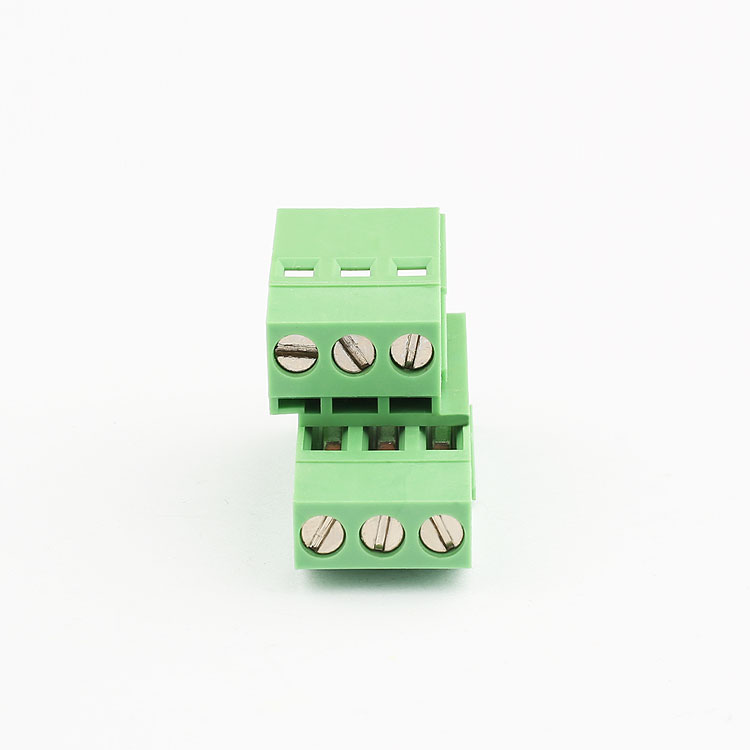

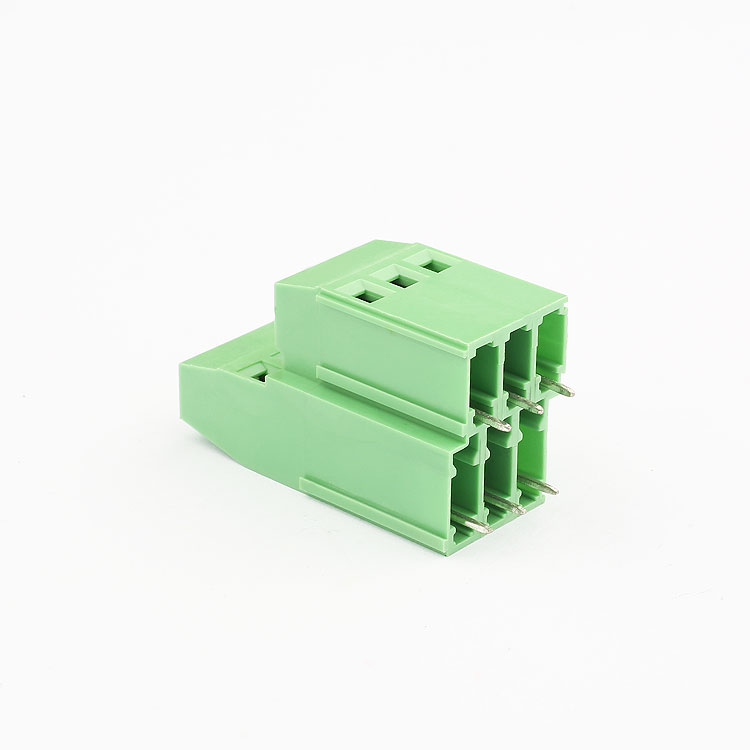

產品名稱：     YB螺釘式PCB兩層三針接線端子
產品型號：      YB372
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

根據現有信息，針對YB螺釘式PCB兩層三針接線端子YB372的分析如下：

一、產品結構特性

?類型與設計?

屬于螺釘式PCB接線端子，采用兩層三針結構設計，可通過螺釘壓接實現電氣連接1。
類似產品中常見的針距規格包括3.81mm、5.08mm等。

?材料參數?

參考同系列YB362-381M的參數：

電氣性能?：額定電壓300V，額定電流10A，接觸電阻≤20mΩ，絕緣電阻>5000mΩ（DC500V測試）。

?環境適應性?：操作溫度范圍-40℃～+150℃，瞬間耐溫能力達+250℃（持續5秒）。

?連接線徑?：支持28-14AWG導線（截面積約1.5mm2），推薦剝線長度6-7mm。

二、應用場景

?典型用途?

適用于印刷線路板的電氣連接場景，如工業控制設備、電源模塊、家用電器等需要可靠接線的場景。

三針結構常用于三相電路或多信號傳輸場景，例如電機控制、傳感器信號輸出等。

?適配性要求?

需匹配PCB板孔徑及焊盤尺寸，確保安裝穩固性。

建議在多層PCB設計時考慮端子的機械應力分布。

三、型號差異推測

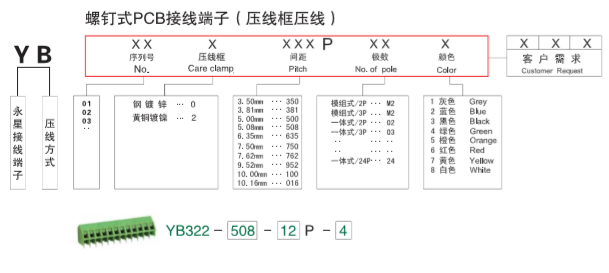

?型號編碼解讀?

YB372中的“72”可能與針距或外形尺寸相關。
例如，YB362-381M中“381”表示3.81mm針距，若YB372的“72”對應7.62mm或其他規格，需結合具體設計確認。

?與其他系列的對比?

?插拔式端子?：相比插拔式（如YC/YE系列），螺釘式端子連接更穩固但安裝效率較低。

?彈簧式端子?：螺釘式無需專用工具壓接，但可能需定期維護防止松動。

四、注意事項

?選型建議?：需明確YB372的具體參數（如針距、耐壓等級），建議聯系制造商或參考最新規格書。

?安裝規范?：遵循螺釘扭矩要求，避免過度擰緊導致端子變形或接觸不良1。

（注：以上信息基于同類產品推斷，具體以YB372的官方技術資料為準。）
