產品中心

> YB螺釘式PCB接線端子

•
•
•
•

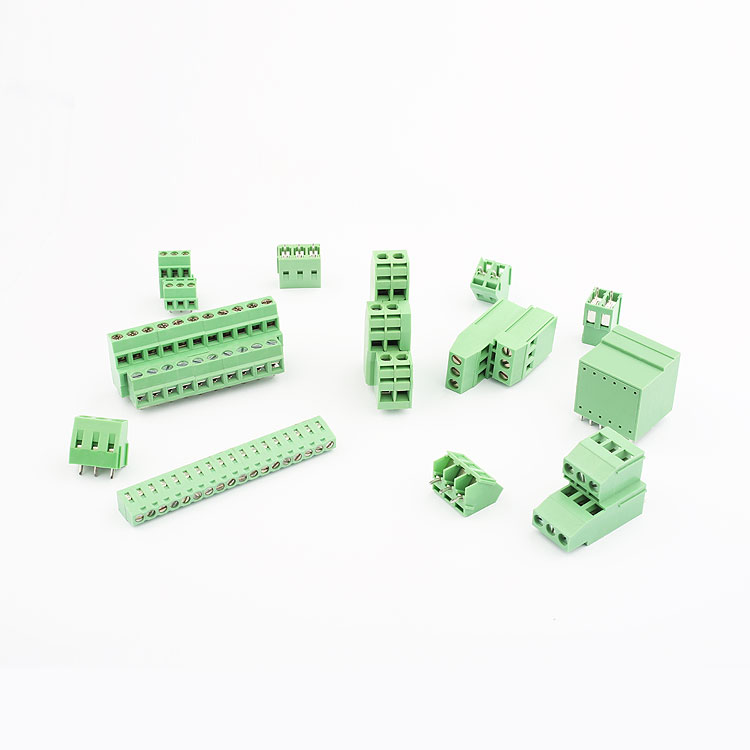

產品名稱：     YB螺釘式PCB接線端子
產品型號：      YB-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

以下是關于 ?YB螺釘式PCB接線端子? 的綜合信息整理：

一、核心結構與功能特點?

?雙層螺釘固定設計?

采用頂部與底部固定板協同工作，通過螺釘下壓鎖定導線，防止脫落；

焊腳與夾線體分離結構，避免擰緊螺釘時損壞PCB焊點。

?

防護與安全?

外殼具備防觸摸設計，適合工業場景的安全要求；

外殼材質為阻燃工程塑料（綠色為主），絕緣性能優異。

?
端子類型?

支持垂直或水平插頭方向，直腳/彎腳引腳可選，適應不同PCB布局需求。

二、關鍵參數與性能?

?參數類型?              規格?

額定電流/電壓            10A / 300V（IEC標準）

接觸電阻               ≤5mΩ（低阻值設計）

工作溫度范圍            -40℃ ~ +150℃（瞬間耐溫+250℃）

適用線徑               28-14AWG（0.2–4mm2）

間距選項               5.00/5.08mm、6.35mm、7.62mm（常見）

三、典型應用場景?

?工業控制?：PLC控制系統、傳感器、配電箱的高密度布線；

?新能源設備?：光伏發電模塊、新能源汽車充電控制板；

?通信與消費電子?：工業交換機、家電控制板、現場總線模塊。

?四、選型與兼容性建議?

?間距匹配?：優先選擇與PCB布線一致的端子（如工業常用6.35mm）；

?高電流場景?：選用銅鍍鎳觸點型號以降低接觸電阻；

?空間優化?：緊湊布局建議彎腳垂直插頭型號；

?認證標準?：符合RoHS、UL等認證。
