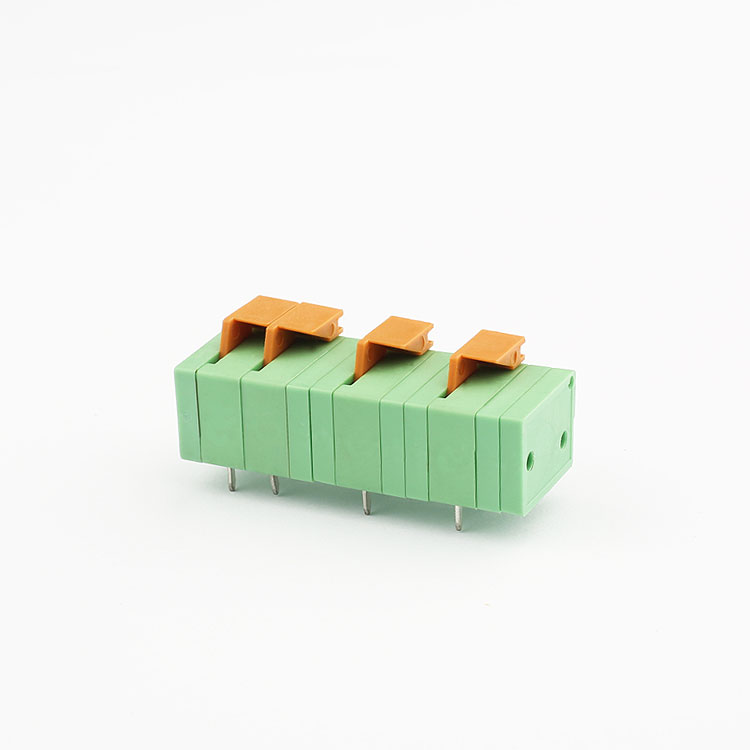

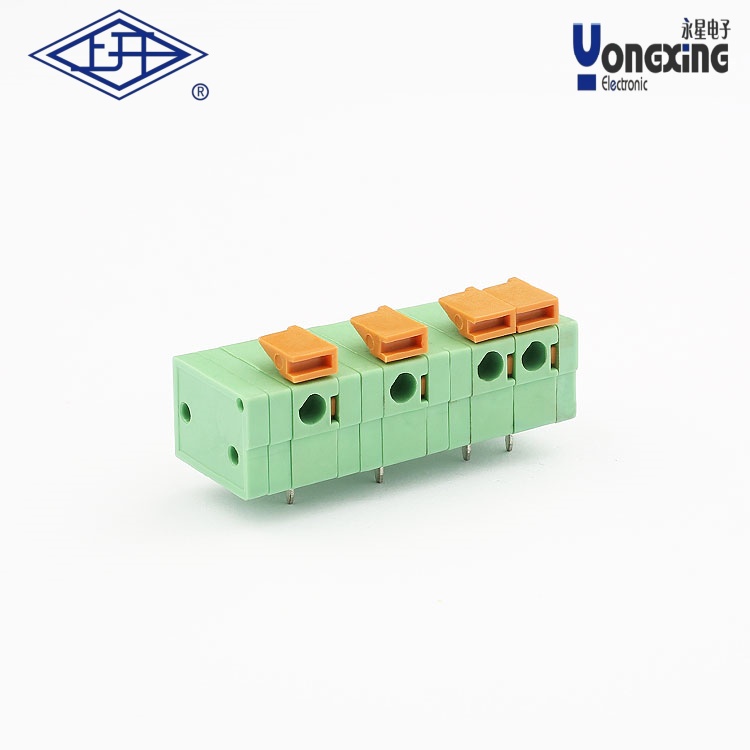

產品名稱：     YX彈簧式PCB接線端子

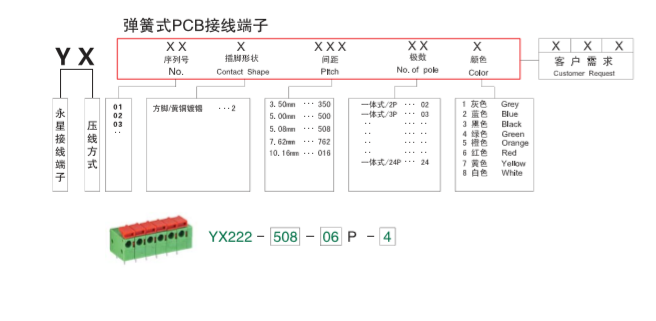

產品型號：      YX222-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YX彈簧式PCB接線端子是一種采用彈簧壓力實現導線連接的電子元件，其核心特點和應用如下：

一、核心特性

?連接技術?

采用彈片式彈簧結構，通過彈簧壓力夾緊導線，無需螺釘擰緊，實現快速免工具安裝。

支持線徑范圍 ?28-14AWG（1.5mm2）?，剝線長度建議 ?6-7mm?。

?

電氣性能?

額定電壓：?300V?；額定電流：?10A?；接觸電阻：?≤20mΩ?。

絕緣電阻：?>5000mΩ?（DC500V測試）；耐壓強度：?AC2000V/1min?。

?

環境適應性?

操作溫度：?-40℃～+150℃?，瞬間耐溫 ?+250℃（5秒）?。

抗振動設計，適用于工業震動環境。

?

結構設計?

間距靈活：常見規格包括 ?5.00mm?、?5.08mm?710，支持高密度PCB布局。

模塊化設計，兼容PCB直焊或導軌安裝。

二、應用場景

?工業控制?

電梯控制系統、儀器儀表電源連接，確保穩定傳輸。

?電力電子?

電源設備、照明系統的電路板級接線。

?汽車電子?

動力系統傳感器連接，耐高溫及震動。

?消費電子?

家電控制面板、PCB內部模塊化連接。
